簡介： JWB-X系列機械無級變速器是一種低溫升、超靜音、無泄漏、外型美觀、結構新穎的新一代精品系列無級變速器。其性能指標達到或超過了JB-T6950-93《行星錐盤無級變速器》標準， 主要性能指標接近或超過國外同類產品水平。 與傳統產品相比，本產品具有以下幾大特點： 1、低溫升：本產品主要部件經超精加工手段制造，確保低滑差、大扭矩傳動條件下達到最低溫升。 2、超靜音：本產品采用高精度行星錐盤摩擦副結構及經精密加工的齒輪副機構，從而獲得最小的噪音指標 3、無泄漏：本產品采用無泄漏、全封閉設計、主要密封件采用高質量的進口密封件，確保無泄漏。 4、外型美觀：本產品采用高強度、高檔次外觀噴塑技術，使產品外觀更加鮮艷別致。 基于以上特點的新一代機械無級變速器，特別適用于連續工作運轉、帶載調速、工藝參數多變等工作場合， 是陶瓷、飲料、食品、電子、制革、制藥、化工、紡織等一切行業生產自動線和工業裝備動力和變速傳動的選擇。
變速機本身調速范圍：5倍，（比如：調速40--200轉之間）
結構形式：

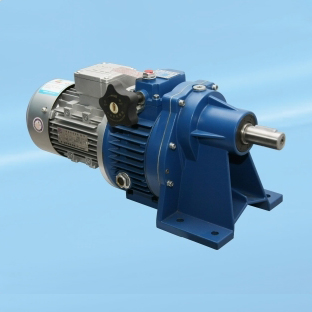

臥式地腳安裝

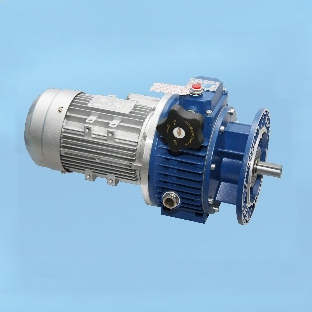

立式法蘭安裝
雙軸型
輸入功率：0.18～7.5KW
輸出轉速：190～950r/min
許用轉距：≤118N•M
變速機主機規格參數表：調速范圍190r-950r/min
|
機座號 |
01 |
02 |
03 |
04 |
05 |
06 |
|
輸入電機功率 |
0.18kw |
0.25/0.37kw |
0.55/0.75kw |
1.1/1.5kw |
2.2/3/4kw |
5.5/7.5kw |
變速機帶一級齒輪減速：調速范圍
|
帶一級齒輪 |
|
|
|
|
|
調速范圍 |
100-500r/min |
80--400r/min |
60--300r/min |
40--200r/min |
|
二級齒輪 |
|
|
|
|
|
|
|
|
|
|
|
|
調速范圍 |
3-150 |
28-140 |
25-125 |
20-100 |
18-90 |
15-75 |
13-65 |
12-60 |
9-45 |
8-40 |
6.5-32.5 |
帶三級齒輪變速機：調速范圍4.7--23.5r/min, 2-10r/min 兩種
只能按標準機型設計選型

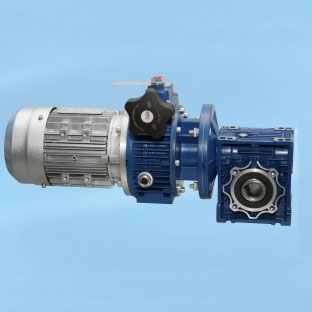

JWB系列機械無極變速機：
可以與RV系列、SFKR系列齒輪減速機組合：成為客戶所需的轉速范圍
